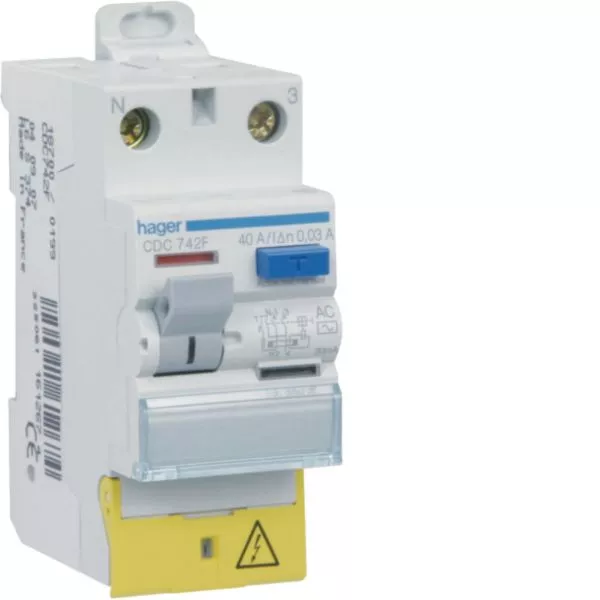

Hager CDS742F Interrupteur différentiel 2P 40A 30mA Type AC

Prix :

39,80 € TTC (33,17 € HT)

EAN : 3250611612797

Livraison à partir de 4,92€ · Tarif Pro après connexion · Expédition 24/48h selon stock

En stock

Assurez la protection efficace de votre installation avec l’interrupteur différentiel HAGER CDS742F, 2 pôles, calibre 40A, sensibilité 30mA. Idéal pour les habitations et les commerces, il détecte les fuites de courant et prévient les chocs électriques tout en garantissant une installation facile et une performance durable.

Type AC : protection contre les courants résiduels alternatifs

Bornes décalées SanVis pour une connexion rapide

Conforme aux normes NF EN 61008-1

Montage sur rail DIN, IP20, dimensions compactes (83×35×70mm)

Paiement 100% Sécurisé

Satisfait ou Remboursé 14j

Vous achetez pour votre entreprise ?

Prix Pro : bénéficiez de tarifs réduits et d'avantages exclusifs.

Créer un compte Pro

Les + du produit

Protection 30 mA en tête de rangée Coupe le circuit dès 30 mA de fuite à la terre. Couvre éclairage, prises 16 A, ECS et volet roulant, conforme NF C 15-100.
Calibre 40 A Dimensionné pour une rangée légère, jusqu'à 4 à 6 disjoncteurs 16 A en aval.
Bornes décalées pour peigne L'alignement décalé des bornes hautes laisse passer le peigne d'alimentation modulaire sans pontage filaire.
Raccordement à vis 2,80 Nm Bornes à vis serrées à 2,80 Nm. Section admissible 1 à 25 mm² en rigide, 1 à 16 mm² en souple.
2 modules sur rail DIN 35 mm de large, montage rail DIN standard, bouton de test mensuel intégré.

Options de livraison

Standard

Particuliers et pros · 24/48h

dès 4,92€

Express

Livraison 24h si commande avant 13h

dès 9,12€

Point relais

Réseau GLS · 24/48h

dès 4,92€

À commander avec ce produit

Barre de pontage HAGER KB163P 1P 63A 10mm² marron 13 modules – Connexion fiable

Réf. : HAGKB163P

3,30 € TTC (2,75 € HT)

Voir

Barre de pontage HAGER KB163N 1P 63A 10mm² bleu 13 modules – Connexion neutre

Réf. : HAGKB163N

3,25 € TTC (2,71 € HT)

Voir

Disjoncteur HAGER MFS716 16A 1P+N Courbe C 3kA SanVis - 1 Module Connexion Auto

Réf. : HAGMFS716 En stock

9,35 € TTC (7,79 € HT)

Ajouter au panier

Disjoncteur HAGER MFS710 10A 1P+N Courbe C 3kA SansVis - 1 Module Connexion Auto

Réf. : HAGMFS710 En stock

9,20 € TTC (7,67 € HT)

Ajouter au panier

Hager CDS764F Interrupteur différentiel 2P 63A 30mA Type AC

Réf. : HAGCDS764F En stock

65,26 € TTC (54,38 € HT)

Ajouter au panier

Description

Hager CDS742F, interrupteur différentiel 2P 40A 30mA Type AC

L’interrupteur différentiel Hager CDS742F protège une rangée de tableau contre les fuites de courant à la terre. Il coupe l’alimentation dès 30 mA de défaut, calibre 40 A, en Type AC. Sa place est en tête d’une rangée légère, sur les circuits domestiques classiques : éclairage, prises 16 A, chauffe-eau, volet roulant. Format 2 modules, montage rail DIN, bornes décalées pour le passage du peigne d’alimentation.

Protection 30 mA : coupure dès 30 mA de fuite à la terre, conforme à la NF C 15-100 sur les circuits classiques.
Calibre 40 A : dimensionné pour une rangée légère, 4 à 6 disjoncteurs 16 A en aval.
Bornes décalées : le peigne d’alimentation se pose sur la borne haute sans pontage filaire.
Raccordement à vis : bornes serrées à 2,80 Nm, section jusqu’à 25 mm² rigide.
Bouton de test : vérification mensuelle du déclenchement, exigée pour l’entretien du tableau.

Caractéristiques techniques

Spécifications générales

Calibre (courant assigné)	40 A
Sensibilité différentielle (IΔn)	30 mA
Type de différentiel	AC
Pôles	2P (Phase + Neutre)
Tension d’emploi	230 V (maxi 253 V)
Fréquence	50 Hz
Nombre de modules	2 (largeur 35 mm)
Dimensions (H x L x P)	83 x 35 x 70 mm

Performance électrique

Pouvoir de fermeture et de coupure	0,63 kA
Courant conditionnel de court-circuit Inc (EN 61008-1)	6 kA
Tension assignée d’isolement (Ui)	500 V
Tension de tenue aux chocs (Uimp)	4 kV
Puissance dissipée sous IN	6,24 W
Endurance électrique / mécanique	2000 cycles / 4000 manœuvres

Installation et raccordement

Type de raccordement	Borne à vis
Couple de serrage	2,80 Nm (bornes haute et basse)
Alignement des bornes	Bornes décalées
Section câble rigide	1 à 25 mm²
Section câble souple	1 à 16 mm²
Montage	Rail DIN

Conformité et environnement

Norme	EN 61008-1
Indice de protection	IP20
Température de service	-25 à 40 °C
Altitude maximale	2000 m
Directive RoHS	Conforme

Compatibilité

Le CDS742F se monte sur rail DIN dans les coffrets et tableaux Hager. La borne haute reçoit une barre de pontage Hager (KB163P phase, KB163N neutre). En aval, raccordez les disjoncteurs Hager 1P+N de la gamme MFS qui protègent chaque circuit. N’associez pas de peigne Legrand ou Schneider : l’entraxe et la connectique diffèrent.

Installation pratique

Posez l’appareil en tête de rangée, en aval du disjoncteur de branchement. Dénudez le conducteur, insérez-le dans la borne et serrez à 2,80 Nm. Engagez la barre de pontage sur la borne haute. Testez le déclenchement chaque mois avec le bouton de test : l’appareil doit couper immédiatement.

Cas d’usage

Tête d’une rangée légère, résidentiel ou tertiaire. Le Type AC couvre les circuits classiques : éclairage, prises 16 A, chauffe-eau, volet roulant. Pour les circuits à électronique de puissance (lave-linge récent, plaque induction, borne de recharge), prévoyez un différentiel Type A (CDS743F) : le Type AC seul n’y est pas conforme NF C 15-100.

Voir toute la gamme d’interrupteurs différentiels Hager et la marque Hager.

Caractéristiques techniques

Calibre (A)40

Type de différentielAC

Nombre de modules2

Caractéristiques principales

Marque: Hager
Gamme: ID SanVis
Calibre (A): 40
Sensibilité (mA): 30
Type de différentiel: AC
Pôles: 2P
Tension (V): 230
Type de bornes: À vis (bornes décalées)
Nombre de modules: 2
Norme: EN 61008-1
Section câble rigide (mm²): 25
Section câble souple (mm²): 16
Indice de protection: IP20

Documents à télécharger

Fiche technique PDF Hager CDS742F

Questions fréquentes

Le CDS742F est-il à raccordement vis ou sans-vis ?

Raccordement à vis, couple de serrage 2,80 Nm sur les bornes haute et basse. Les bornes sont décalées pour laisser passer le peigne d'alimentation. Section admissible : 1 à 25 mm² en rigide, 1 à 16 mm² en souple.

Quelle différence entre Type AC et Type A ?

Le Type AC détecte les fuites de courant alternatif sinusoïdal. Le Type A détecte en plus les composantes continues pulsées des circuits à électronique de puissance (lave-linge récent, plaque induction, borne de recharge). NF C 15-100 impose au moins un différentiel Type A par installation. Le CDS742F est Type AC, à réserver aux circuits classiques.

Quel pouvoir de coupure et quelle tenue au court-circuit ?

Pouvoir de fermeture et de coupure 0,63 kA. Courant conditionnel de court-circuit assigné Inc de 6 kA selon EN 61008-1, sous protection amont par un disjoncteur adapté.

Quelle différence entre le CDS742F (40A) et le CDS764F (63A) ?

Mêmes caractéristiques différentielles : 30 mA, Type AC, 2P, 2 modules, bornes décalées. Le CDS742F en 40 A convient à une rangée légère, jusqu'à 4 à 6 disjoncteurs 16 A. Le CDS764F en 63 A protège une rangée plus chargée.

Le CDS742F accepte-t-il un peigne d'alimentation Legrand ?

Non. Les peignes Hager et Legrand n'ont ni le même entraxe ni la même connectique. Utilisez une barre de pontage Hager (KB163P phase, KB163N neutre) pour un montage conforme.
