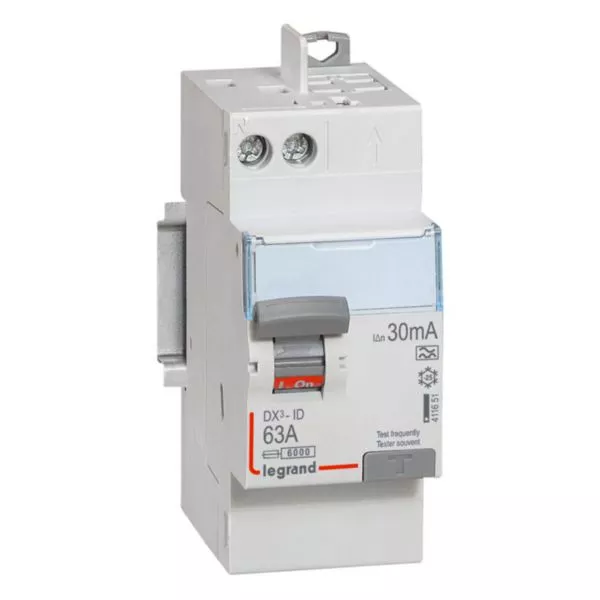

Legrand 411651 Interrupteur différentiel DX³ 63A 30mA Type A

Prix :

45,20 € TTC (37,67 € HT)

EAN : 3245064116510

Livraison à partir de 4,92€ · Tarif Pro après connexion · Expédition 24/48h selon stock

En stock

Interrupteur différentiel Legrand DX³-ID 411651 2P 63A 30 mA Type A, à utiliser sur les circuits à électronique de puissance : lave-linge, sèche-linge, plaque à induction, borne de recharge. Raccordement peigne Phase+Neutre HX³, conforme NF C 15-100.

Paiement 100% Sécurisé

Satisfait ou Remboursé 14j

Vous achetez pour votre entreprise ?

Prix Pro : bénéficiez de tarifs réduits et d'avantages exclusifs.

Créer un compte Pro

Les + du produit

Type A pour circuits à électronique Détecte les fuites alternatives et les composantes continues pulsées. Obligatoire NF C 15-100 pour lave-linge, plaque induction et borne de recharge.
Calibre 63 A Protège une rangée chargée en tête de tableau, sensibilité 30 mA pour la protection des personnes.
Alimentation par peigne HX³ Arrivée à vis pour peigne, sortie par bornes automatiques pour peigne à dents HX³ universel (réf. 404926). Distribution d'un groupe de disjoncteurs sans fil.
Coupure pleinement apparente Manette 2 positions avec marquage I-On rouge / O-Off vert. Cadenassage possible en position ouverte ou fermée.
2 modules rail DIN Largeur 2 modules, fixation rail EN 60715 / DIN 35. Tête de vis mixte fente et Pozidriv n°2, couple conseillé 2,5 Nm.

Options de livraison

Standard

Particuliers et pros · 24/48h

dès 4,92€

Express

Livraison 24h si commande avant 13h

dès 9,12€

Point relais

Réseau GLS · 24/48h

dès 4,92€

À commander avec ce produit

Legrand 404926 – Peigne d’alimentation universel Phase + Neutre HX³ 13 modules

Réf. : LEG404926 En stock

2,65 € TTC (2,21 € HT)

Ajouter au panier

Legrand 406783 Disjoncteur DNX³ 16A courbe C Ph+N bornes auto

Réf. : LEG406783 En stock

7,90 € TTC (6,58 € HT)

Ajouter au panier

Legrand 406782 Disjoncteur DNX³ 10A courbe C Ph+N auto

Réf. : LEG406782 En stock

7,96 € TTC (6,63 € HT)

Ajouter au panier

Legrand 406784 Disjoncteur DNX³ 20A courbe C Ph+N bornes auto

Réf. : LEG406784 En stock

8,03 € TTC (6,69 € HT)

Ajouter au panier

Legrand 411650 Interrupteur différentiel DX³ 63A 30mA Type AC

Réf. : LEG411650

39,90 € TTC (33,25 € HT)

Voir

Description

Présentation

L’interrupteur différentiel Legrand 411651 protège une rangée de tableau contre les fuites de courant à la terre et assure la protection des personnes. Calibre 63 A, sensibilité 30 mA, Type A. Le Type A détecte les composantes continues pulsées des circuits à électronique de puissance, là où un Type AC ne suffit pas. Format 2 modules, gamme DX³-ID, alimentation par peigne HX³.

Type A : protège les circuits à électronique de puissance, exigé par la NF C 15-100 (lave-linge, induction, recharge).
Calibre 63 A : protège une rangée chargée en tête de tableau.
Raccordement peigne HX³ : sortie par bornes automatiques pour peigne à dents, distribution d’un groupe de disjoncteurs sans fil.
Coupure pleinement apparente : manette I-On rouge / O-Off vert, cadenassage possible.
2 modules rail DIN : fixation EN 60715 / DIN 35, couple conseillé 2,5 Nm.

Caractéristiques techniques

Spécifications générales

Gamme	DX³-ID
Calibre (intensité nominale In)	63 A
Sensibilité différentielle (IΔn)	30 mA
Type de différentiel	A
Pôles	2P
Tension nominale	230 / 240 V~ (maxi 250 V)
Fréquence	50 Hz
Nombre de modules	2 (2 x 17,8 mm)
Régime de neutre	IT, TT, TN

Performance électrique

Pouvoir de fermeture et de coupure (Im)	630 A
Courant conditionnel de court-circuit (Inc)	6 kA (EN/IEC 61008-1)
Tension d’isolement assignée (Ui)	250 V
Tension de tenue aux chocs (Uimp)	4 kV
Rigidité diélectrique	2000 V, 50 Hz
Endurance mécanique / électrique	20 000 / 10 000 manœuvres

Installation et raccordement

Arrivée (amont)	Bornes à vis dédiées au peigne d’alimentation
Sortie (aval)	Bornes automatiques pour peigne à dents HX³ (réf. 404926 / 404937)
Couple de serrage	2,5 Nm conseillé (mini 1,2 / maxi 2,8 Nm)
Tête de vis	Mixte, fente et Pozidriv n°2
Fixation	Rail EN 60715 / DIN 35

Conformité et environnement

Norme	EN/IEC 61008-1
Indice de protection	IP20 (appareil câblé)
Catégorie de température	Catégorie C (-25 à +70 °C)

Compatibilité

Le 411651 s’alimente par un peigne d’alimentation HX³ Phase + Neutre (réf. 404926) et distribue en aval les disjoncteurs DNX³ Ph+N de la rangée. Le raccordement est prévu pour le peigne à dents HX³ Legrand uniquement. N’associez pas de peigne Hager ou Schneider : l’entraxe et la connectique diffèrent.

Installation pratique

Posez l’appareil en tête de rangée sur le rail DIN. Engagez le peigne d’alimentation sur les bornes à vis en partie haute et serrez à 2,5 Nm. Insérez le peigne à dents HX³ en sortie, sans outil, pour alimenter les disjoncteurs. Protégez l’appareil en amont par un disjoncteur ou un fusible de calibre au plus égal à 63 A.

Cas d’usage

Tête de rangée d’un tableau résidentiel ou tertiaire pour les circuits à électronique de puissance : lave-linge, sèche-linge, plaque à induction, borne de recharge. Pour les circuits classiques (éclairage, prises), la version Type AC (411650) suffit et coûte moins cher.

Voir toute la gamme DX³-ID Legrand et la marque Legrand.

Documents à télécharger

Fiche technique PDF Legrand 411651 (F01577FR)

Questions fréquentes

Pourquoi choisir un différentiel Type A plutôt que Type AC ?

Le Type A détecte les fuites de courant alternatif et les composantes continues pulsées générées par l'électronique de puissance : lave-linge récent, sèche-linge, plaque à induction, borne de recharge. NF C 15-100 impose au moins un différentiel Type A par installation. Le 411651 couvre ces circuits, là où un Type AC seul n'est pas conforme.

Comment se raccorde le 411651 ?

Arrivée en partie haute par bornes à vis dédiées au peigne d'alimentation. Sortie par bornes automatiques pour peigne à dents HX³ universel (réf. 404926 ou 404937), sans outil, qui alimente le groupe de disjoncteurs en aval. Couple de serrage conseillé 2,5 Nm sur les bornes à vis.

Quel pouvoir de coupure et quelle tenue au court-circuit ?

Pouvoir de fermeture et de coupure Im = 630 A. Courant conditionnel de court-circuit Inc = 6 kA selon EN/IEC 61008-1. L'interrupteur différentiel doit être protégé en amont par un disjoncteur ou un fusible de calibre au plus égal à 63 A.

Quelle différence entre le 411651 et le 411650 ?

Mêmes caractéristiques : DX³-ID, 2P, 63 A, 30 mA, 2 modules. Le 411651 est Type A (circuits à électronique de puissance), le 411650 est Type AC (circuits classiques uniquement).

Le 411651 accepte-t-il un peigne Hager ou Schneider ?

Non. Le raccordement est prévu pour le peigne à dents HX³ Legrand (réf. 404926 / 404937). Les peignes d'autres marques n'ont pas le même entraxe ni la même connectique.
