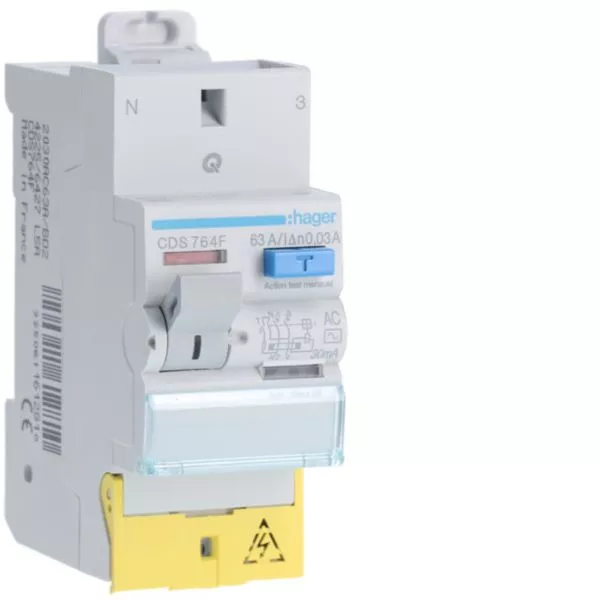

Hager CDS764F Interrupteur différentiel 2P 63A 30mA Type AC
Interrupteur différentiel Hager CDS764F 2P 63A 30 mA Type AC, calibre maximal pour rangées résidentielles chargées. Borne biconnect en aval : accepte peigne et câble en même temps pour un départ propre vers les disjoncteurs.
Vous achetez pour votre entreprise ?
Prix Pro : bénéficiez de tarifs réduits et d'avantages exclusifs.
Créer un compte ProLes + du produit
- Protection 30 mA en tête de rangée Coupe le circuit dès 30 mA de fuite à la terre. Couvre éclairage, prises 16 A, ECS et volet roulant, conforme NF C 15-100.
- Raccordement haut QuickBusbar La borne haute reçoit le peigne d'alimentation modulaire QuickBusbar. Distribution de la phase et du neutre sans pontage filaire.
- Borne biconnect en aval La borne basse accepte peigne et câble en même temps. Départ de rangée propre vers les disjoncteurs.
- Calibre 63 A Dimensionné pour une rangée à forte puissance cumulée, jusqu'à 8 disjoncteurs 16 A en aval.
- 2 modules sur rail DIN 35 mm de large, montage rail DIN standard. Bornes à vis serrées à 2,80 Nm, bouton de test mensuel intégré.
Options de livraison
À commander avec ce produit
Barre de pontage HAGER KB163P 1P 63A 10mm² marron 13 modules – Connexion fiable
Barre de pontage HAGER KB163N 1P 63A 10mm² bleu 13 modules – Connexion neutre
Disjoncteur HAGER MFS716 16A 1P+N Courbe C 3kA SanVis - 1 Module Connexion Auto
Disjoncteur HAGER MFS720 20A 1P+N Courbe C 3kA SansVis - 1 Module Connexion Auto
Disjoncteur HAGER MFS710 10A 1P+N Courbe C 3kA SansVis - 1 Module Connexion Auto
Hager CDS742F Interrupteur différentiel 2P 40A 30mA Type AC
Description
Présentation
L’interrupteur différentiel Hager CDS764F protège une rangée de tableau contre les fuites de courant à la terre. Il coupe l’alimentation dès 30 mA de défaut, calibre 63 A, en Type AC. Sa place est en tête de rangée, sur les circuits domestiques classiques : éclairage, prises 16 A, chauffe-eau, volet roulant. Format 2 modules, montage rail DIN, bornes décalées avec raccordement haut QuickBusbar.
- Protection 30 mA : coupure dès 30 mA de fuite à la terre, conforme à la NF C 15-100 sur les circuits classiques.
- Calibre 63 A : dimensionné pour une rangée chargée, jusqu’à 8 disjoncteurs 16 A en aval.
- Bornes décalées QuickBusbar : la borne haute reçoit le peigne d’alimentation, sans pontage filaire.
- Borne biconnect en aval : la borne basse accepte peigne et câble en même temps.
- Bouton de test : vérification mensuelle du déclenchement, exigée pour l’entretien du tableau.
Caractéristiques techniques
Spécifications générales
| Calibre (courant assigné) | 63 A |
| Sensibilité différentielle (IΔn) | 30 mA |
| Type de différentiel | AC |
| Pôles | 2P (Phase + Neutre) |
| Tension d’emploi | 230 V (maxi 253 V) |
| Fréquence | 50 Hz |
| Nombre de modules | 2 (largeur 35 mm) |
| Dimensions (H x L x P) | 83 x 35 x 70 mm |
Performance électrique
| Pouvoir de fermeture et de coupure | 0,63 kA |
| Courant conditionnel de court-circuit Inc (EN 61008-1) | 6 kA |
| Tension assignée d’isolement (Ui) | 500 V |
| Tension de tenue aux chocs (Uimp) | 4 kV |
| Puissance dissipée sous IN | 8,10 W |
| Endurance électrique / mécanique | 2000 cycles / 4000 manœuvres |
Installation et raccordement
| Type de raccordement | Borne à vis |
| Couple de serrage | 2,80 Nm (bornes haute et basse) |
| Raccordement haut modulaire | QuickBusbar (peigne) |
| Raccordement bas modulaire | Borne biconnect |
| Alignement des bornes | Bornes décalées |
| Section câble rigide | 1 à 25 mm² |
| Section câble souple | 1 à 16 mm² |
| Montage | Rail DIN |
Conformité et environnement
| Norme | EN 61008-1 |
| Indice de protection | IP20 |
| Température de service | -25 à 40 °C |
| Altitude maximale | 2000 m |
| Directive RoHS | Conforme |
Compatibilité
Le CDS764F se monte sur rail DIN dans les coffrets et tableaux Hager. La borne haute reçoit un peigne d’alimentation Hager QuickBusbar. En aval, raccordez les disjoncteurs Hager 1P+N de la gamme MFS qui protègent chaque circuit. N’associez pas de peigne Legrand ou Schneider : l’entraxe et la connectique diffèrent.
Installation pratique
Posez l’appareil en tête de rangée, en aval du disjoncteur de branchement. Dénudez le conducteur, insérez-le dans la borne et serrez à 2,80 Nm. Engagez le peigne QuickBusbar sur la borne haute. Testez le déclenchement chaque mois avec le bouton de test : l’appareil doit couper immédiatement.
Cas d’usage
Tête de rangée d’un tableau résidentiel ou tertiaire. Le Type AC couvre les circuits classiques : éclairage, prises 16 A, chauffe-eau, volet roulant. Pour les circuits à électronique de puissance (lave-linge récent, plaque induction, borne de recharge), prévoyez un différentiel Type A : le Type AC seul n’y est pas conforme NF C 15-100.
Voir toute la gamme d’interrupteurs différentiels Hager et la marque Hager.
Caractéristiques techniques
Caractéristiques principales
- Marque
- Hager
- Gamme
- ID SanVis
- Calibre (A)
- 63
- Sensibilité (mA)
- 30
- Type de différentiel
- AC
- Pôles
- 2P
- Tension (V)
- 230
- Type de bornes
- À vis (bornes décalées)
- Nombre de modules
- 2
- Norme
- EN 61008-1
- Section câble rigide (mm²)
- 25
- Section câble souple (mm²)
- 16
- Indice de protection
- IP20
Documents à télécharger
Questions fréquentes
Le CDS764F est-il à raccordement vis ou sans-vis ?
Raccordement à vis, couple de serrage 2,80 Nm sur les bornes haute et basse. Les bornes sont décalées : la borne haute reçoit le peigne QuickBusbar, la borne basse est une borne biconnect qui accepte peigne et câble. Section admissible : 1 à 25 mm² en rigide, 1 à 16 mm² en souple.
Quelle différence entre Type AC et Type A ?
Le Type AC détecte les fuites de courant alternatif sinusoïdal. Le Type A détecte en plus les composantes continues pulsées des circuits à électronique de puissance (lave-linge récent, plaque induction, borne de recharge). NF C 15-100 impose au moins un différentiel Type A par installation. Le CDS764F est Type AC, à réserver aux circuits classiques.
Quel pouvoir de coupure et quelle tenue au court-circuit ?
Pouvoir de fermeture et de coupure 0,63 kA. Courant conditionnel de court-circuit assigné Inc de 6 kA selon EN 61008-1, sous protection amont par un disjoncteur adapté.
Quelle différence entre le CDS764F (63A) et le CDS742F (40A) ?
Mêmes caractéristiques différentielles : 30 mA, Type AC, 2P, 2 modules, bornes décalées. Le CDS764F en 63 A protège une rangée plus chargée, typiquement au-delà de 6 à 8 disjoncteurs 16 A en aval. Le CDS742F en 40 A convient à une rangée plus légère.
Le CDS764F accepte-t-il un peigne d'alimentation Legrand ?
Non. Les peignes Hager et Legrand n'ont ni le même entraxe ni la même connectique. Utilisez un peigne Hager pour conserver la garantie et un montage conforme.
