Legrand 411611 Interrupteur différentiel DX³ 40A 30mA Type AC

Prix :

32,10 € TTC (26,75 € HT)

EAN : 3245064116114

Livraison à partir de 4,92€ · Tarif Pro après connexion · Expédition 24/48h selon stock

En rupture de stock

Interrupteur différentiel Legrand DX³-ID 411611 2P 40A 30 mA Type AC, pour la protection des personnes en tête de rangée. Raccordement direct au peigne Phase+Neutre HX³, compatible coffrets Drivia. Calibre adapté aux circuits résidentiels standards.

Paiement 100% Sécurisé

Satisfait ou Remboursé 14j

Vous achetez pour votre entreprise ?

Prix Pro : bénéficiez de tarifs réduits et d'avantages exclusifs.

Créer un compte Pro

Les + du produit

Calibre 40 A bien dimensionné rangée moyenne Adapté à une rangée de tableau résidentiel chargée modérément (≈ 6 à 8 disjoncteurs aval). Configuration la plus courante en habitat collectif et maison récente.
Type AC pour circuits standards NF C 15-100 Couvre éclairage, prises 16 A, ECS, volet roulant. Pour les circuits à composante continue (lave-linge, induction, recharge VE), prendre la réf. 411638 Type A.
Raccordement peigne HX³ amont et aval Bornes à vis arrivée pour peigne d'alimentation, bornes auto sortie pour peigne à dents HX³. Câblage de la rangée sans pontage filaire.
Format 2 modules rail DIN Encombrement 2 modules (35,6 mm). Compatible coffrets Drivia, Ekinoxe et tout coffret modulaire conforme EN 60715.
Conforme NF EN 61008-1, consignable Conforme NF EN 61008-1. Bornes IP20 protégées contre le toucher quand câblé. Cadenassable en position ouverte ou fermée pour consignation chantier.

Options de livraison

Standard

Particuliers et pros · 24/48h

dès 4,92€

Express

Livraison 24h si commande avant 13h

dès 9,12€

Point relais

Réseau GLS · 24/48h

dès 4,92€

À commander avec ce produit

Legrand 404926 – Peigne d’alimentation universel Phase + Neutre HX³ 13 modules

Réf. : LEG404926 En stock

2,65 € TTC (2,21 € HT)

Ajouter au panier

Interrupteur différentiel Legrand DX³ 411638 - 40A - 30MA - Type A

Réf. : LEG411638 En stock

39,95 € TTC (33,29 € HT)

Ajouter au panier

Legrand 411650 Interrupteur différentiel DX³ 63A 30mA Type AC

Réf. : LEG411650

39,90 € TTC (33,25 € HT)

Voir

Description

Présentation

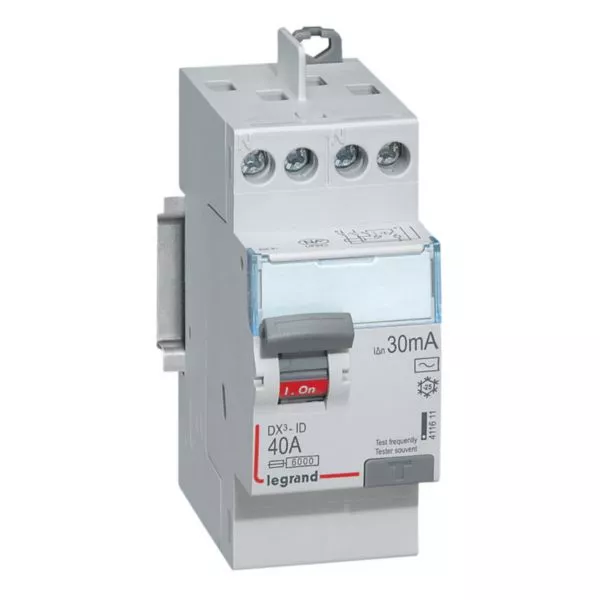

L’interrupteur différentiel Legrand 411611 protège une rangée de tableau contre les fuites de courant à la terre et assure la protection des personnes. Calibre 40 A, sensibilité 30 mA, Type AC. Le Type AC détecte les fuites de courant alternatif sinusoïdal des circuits domestiques classiques (éclairage, prises 16 A, chauffe-eau, volet roulant). Format 2 modules, gamme DX³-ID, alimentation par peigne HX³.

Type AC : protège les circuits classiques (éclairage, prises, ECS, volet roulant) au meilleur coût.
Calibre 40 A : adapté à une rangée moyennement chargée, configuration courante en résidentiel.
Raccordement peigne HX³ : sortie par bornes automatiques pour peigne à dents, distribution d’un groupe de disjoncteurs sans fil.
Coupure pleinement apparente : manette I-On rouge / O-Off vert, cadenassage possible.
2 modules rail DIN : fixation EN 60715 / DIN 35, couple conseillé 2,5 Nm.

Caractéristiques techniques

Spécifications générales

Gamme	DX³-ID
Calibre (intensité nominale In)	40 A
Sensibilité différentielle (IΔn)	30 mA
Type de différentiel	AC
Pôles	2P
Tension nominale	230 / 240 V~ (maxi 250 V)
Fréquence	50 / 60 Hz
Nombre de modules	2 (2 x 17,8 mm)
Régime de neutre	IT, TT, TN

Performance électrique

Courant conditionnel de court-circuit (Inc)	6 kA (EN/IEC 61008-1)
Tension d’isolement assignée (Ui)	500 V
Tension de tenue aux chocs (Uimp)	4 kV
Endurance mécanique / électrique	20 000 / 10 000 manœuvres

Installation et raccordement

Arrivée (amont)	Bornes à vis dédiées au peigne d’alimentation
Sortie (aval)	Bornes automatiques pour peigne à dents HX³ (réf. 404926 / 404937)
Section de câble	0,75 à 16 mm² rigide / 0,75 à 10 mm² souple
Couple de serrage	2,5 Nm conseillé (mini 1,2 / maxi 2,8 Nm)
Fixation	Rail EN 60715 / DIN 35

Conformité et environnement

Norme	NF EN 61008-1
Indice de protection	IP20 (appareil câblé)
Cadenassage	En position ouverte ou fermée (support réf. 406303)
Catégorie de température	Catégorie C (-25 à +70 °C)

Compatibilité

Le 411611 s’alimente par un peigne d’alimentation HX³ Phase + Neutre (réf. 404926) et distribue en aval les disjoncteurs DNX³ Ph+N de la rangée. S’installe dans tous les coffrets Drivia et Ekinoxe Legrand. Le raccordement est prévu pour le peigne à dents HX³ Legrand uniquement : n’associez pas de peigne Hager ou Schneider, l’entraxe et la connectique diffèrent.

Installation pratique

Posez l’appareil en tête de rangée sur le rail DIN. Engagez le peigne d’alimentation sur les bornes à vis en partie haute et serrez à 2,5 Nm. Insérez le peigne à dents HX³ en sortie, sans outil, pour alimenter les disjoncteurs. Protégez l’appareil en amont par un disjoncteur ou un fusible de calibre au plus égal à 40 A.

Cas d’usage

Tête de rangée d’un tableau résidentiel ou tertiaire pour les circuits standards : éclairage, prises 16 A, chauffe-eau, volet roulant. Pour les circuits à électronique de puissance (lave-linge, plaque à induction, borne de recharge), la NF C 15-100 impose un différentiel Type A séparé. Le 411611 couvre tous les circuits dont la fuite probable est alternative sinusoïdale, soit la majorité d’une installation résidentielle classique.

Voir toute la gamme DX³-ID Legrand et la marque Legrand.

Documents à télécharger

Notice technique F01325FR-04 (DX³-ID 2P jusqu'à 40 A, réf. 4 116 11 incluse)

Questions fréquentes

Quelle différence entre 411611 et 411638 ?

Type de différentiel. Le 411611 est Type AC (fuites alternatives sinusoïdales, circuits classiques). Le 411638 est Type A (détecte en plus les composantes continues pulsées, obligatoire pour lave-linge, plaque induction, borne de recharge selon NF C 15-100). Mêmes performances 40 A 30 mA 2P.

Quelle différence entre 411611 (40A) et 411650 (63A) ?

Calibre nominal. 40 A couvre une rangée moyennement chargée (6 à 8 disjoncteurs aval). 63 A couvre une rangée pleine ou avec des circuits forte puissance. Le choix dépend de la somme des courants présumés sur la rangée et de la configuration tableau NF C 15-100.

Le 411611 est-il compatible avec les coffrets Drivia ?

Oui. S'installe sur le rail DIN 35 mm de tous les coffrets Drivia, Ekinoxe et de tout coffret modulaire EN 60715. Compatible avec les peignes HX³ Phase + Neutre Legrand pour la distribution aval.

Combien de disjoncteurs peut-on installer en aval ?

Jusqu'à 8 selon NF C 15-100, à condition que la somme des courants présumés ne dépasse pas 40 A. Pour un comptage en kVA, raisonner sur la simultanéité des usages. Pour une rangée à charges fortes, prendre la réf. 411650 (63 A).
