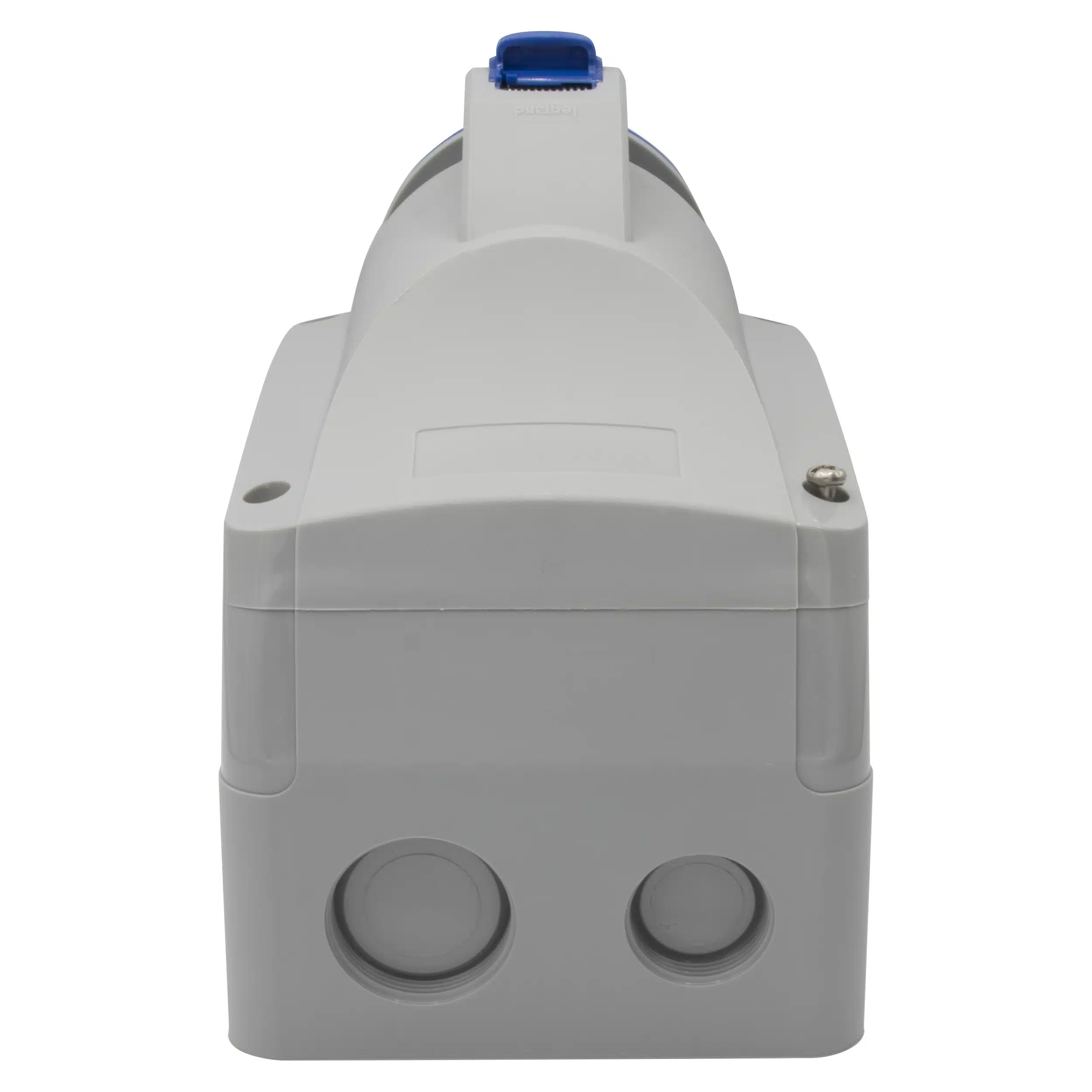

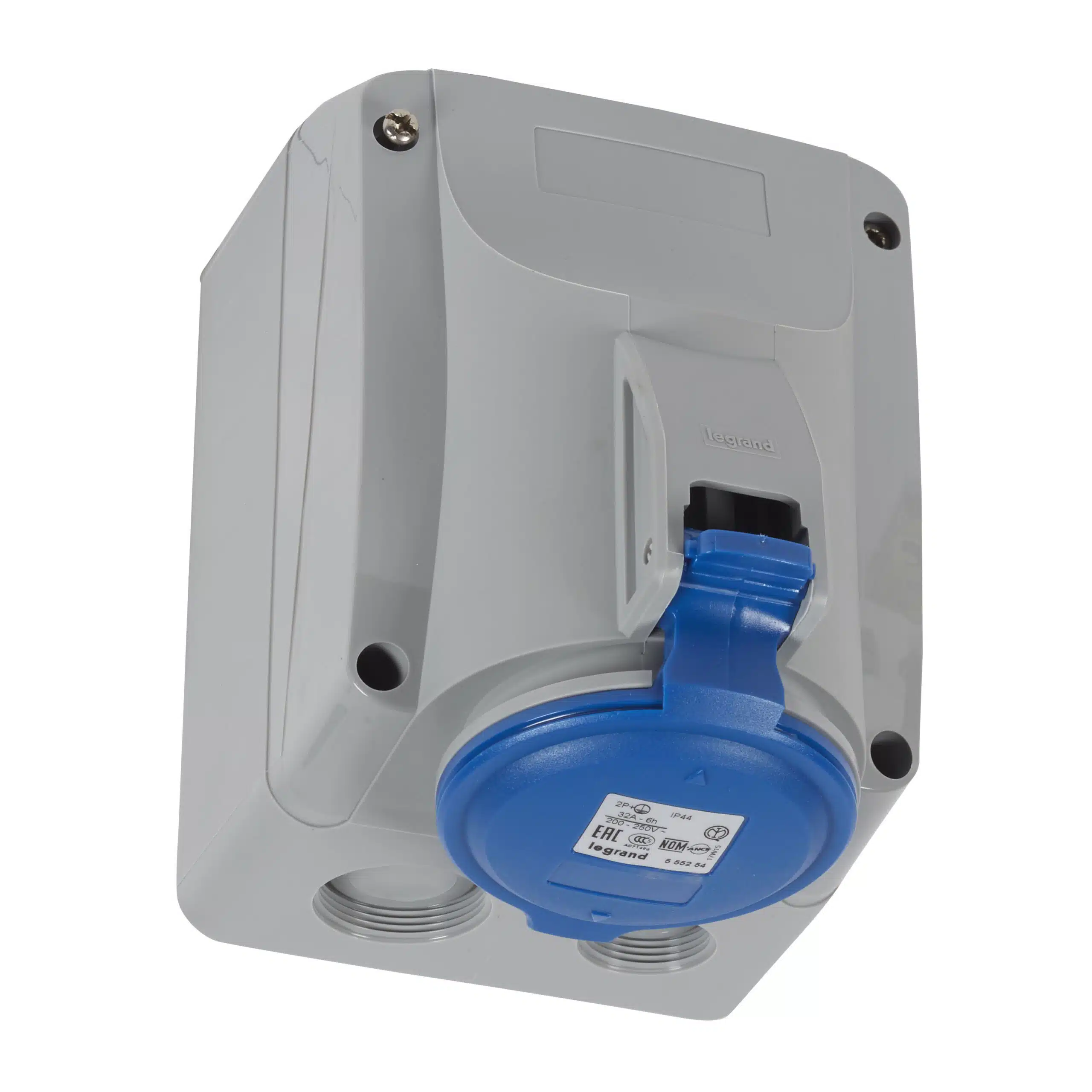

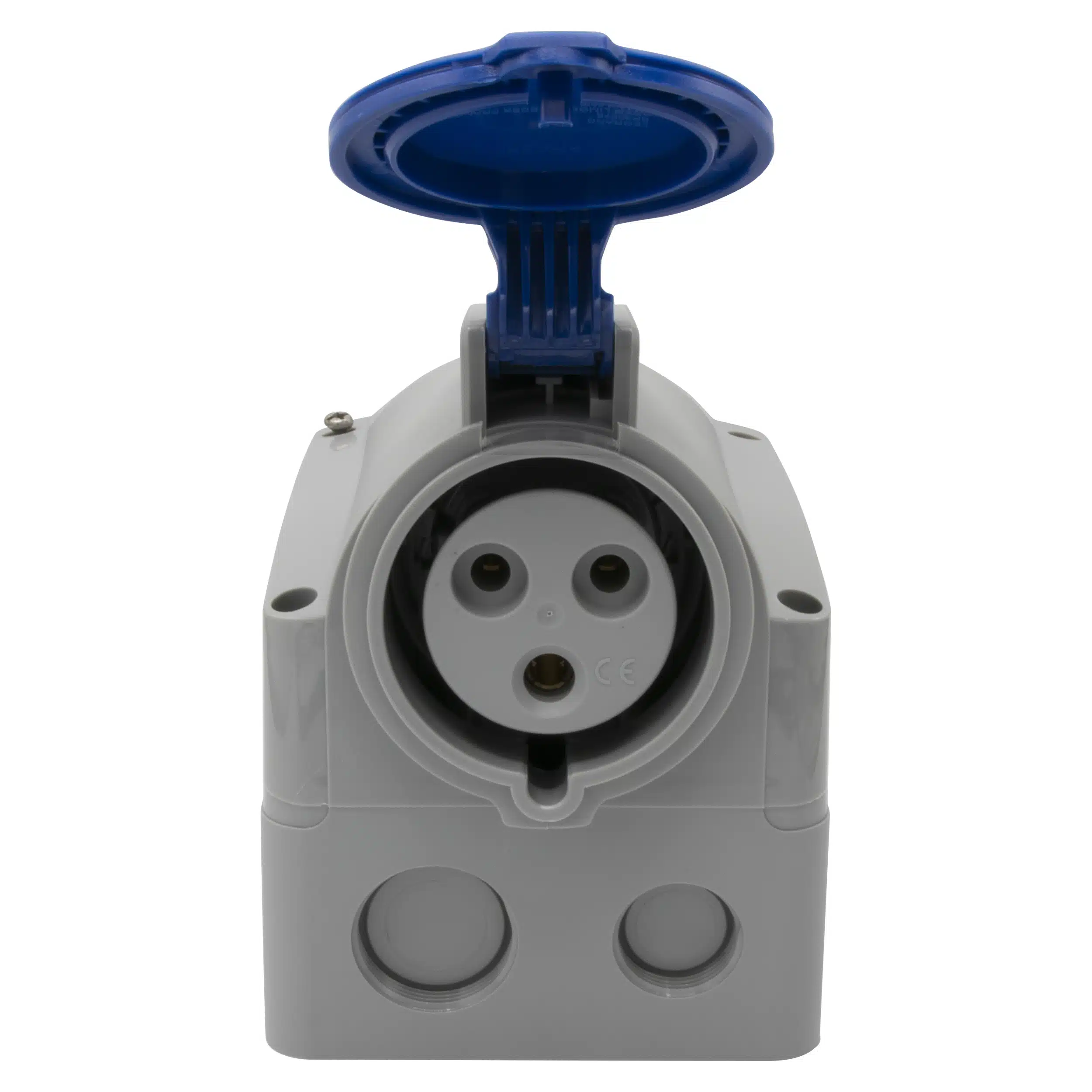

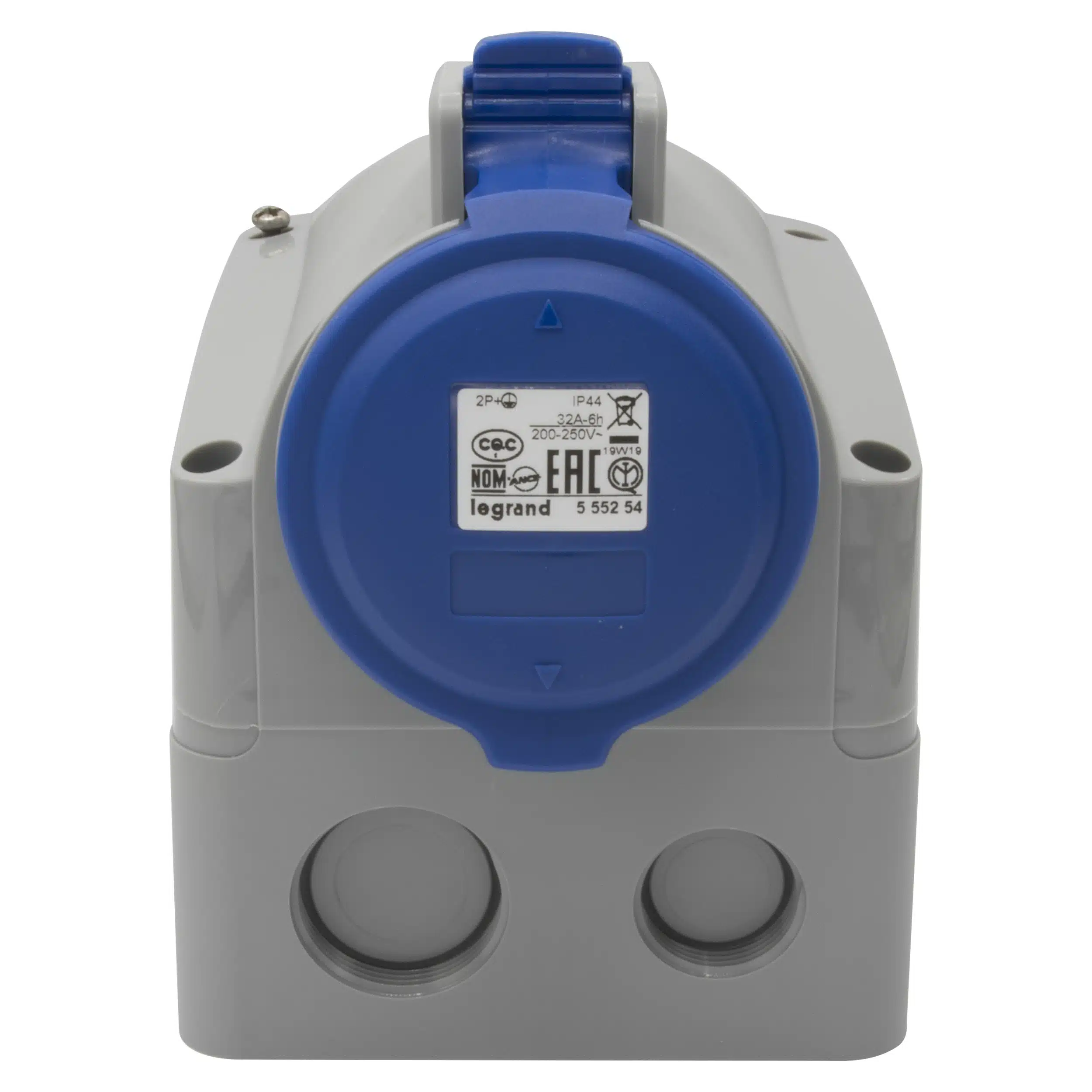

Legrand 555254 Prise P17 saillie fixe 32A 2P+T IP44 200-250V
Socle prise P17 Legrand 555254, CEE 2P+T 32 A 200-250 V, à monter en saillie. IP44 IK09, corps polyamide, étanchéité automatique à l'introduction du câble. Raccordement 2,5 à 10 mm² rigide, deux angles de pose (5° ou 25°). Conçu pour l'alimentation de chantier et les environnements humides.
Vous achetez pour votre entreprise ?
Prix Pro : bénéficiez de tarifs réduits et d'avantages exclusifs.
Créer un compte ProLes + du produit
- Étanchéité IP44 automatique Le joint se referme à l'introduction du câble sur les entrées operculées. Pas de presse-étoupe à régler pour tenir l'IP44.
- Câblage 32 A jusqu'à 10 mm² Bornes à vis imperdables, section rigide 2,5 à 10 mm², couple 1,2 à 1,5 Nm. Repère de dénudage gravé sur le corps.
- Deux angles de pose Socle saillie orientable à 5° ou 25° sans changer de boîtier, pour s'adapter à la place disponible.
- Tenue chantier Corps polyamide PA6, IK09, plage -40 à +55 °C, résistance aux huiles et hydrocarbures.
- Verrouillage quart de tour Fermeture sans vis, verrouillage par lamelle métallique. Levier de maintien du couvercle en position ouverte pour câbler.
Options de livraison
Description
Présentation
Le socle prise Legrand 555254 appartient à la gamme P17 Tempra Pro. Prise CEE 2P+T, 32 A, 200 à 250 V~, à monter en saillie sur mur ou boîte. Indice IP44 et IK09, corps polyamide PA6 gris RAL 7042. L’étanchéité se fait automatiquement à l’introduction du câble. Prévue pour l’alimentation provisoire de chantier et l’usage en environnement humide ou poussiéreux.
Caractéristiques techniques
Spécifications générales
| Référence fabricant | 555254 |
| Marque | Legrand |
| Gamme | P17 Tempra Pro |
| Type | Socle de prise CEE 2P+T (saillie fixe) |
| Couleur / matière | Gris RAL 7042, polyamide PA6 |
| Dimensions (H × L × P) | 174 × 113 × 156 mm |
| EAN | 3245065552546 |
Performance électrique
| Intensité nominale | 32 A |
| Tension nominale | 200 à 250 V~ |
| Indice de protection | IP44 |
| Résistance aux chocs | IK09 |
| Tension d’isolement | 750 V |
| Rigidité diélectrique | 3000 V 50 Hz |
Installation et raccordement
| Type de bornes | Vis imperdables (vis 5,5 mixte tête PZ2) |
| Section de raccordement | 2,5 à 10 mm² rigide |
| Couple de serrage | 1,2 à 1,5 Nm |
| Entrées de câble | 4 entrées taraudées operculées, presse-étoupe ISO M32 |
| Positions de montage | Inclinaison 5° ou 25°, sans changer de boîtier |
| Fermeture | Sans vis, quart de tour, verrouillage par lamelle métallique (livré non verrouillé) |
Conformité et environnement
| Normes | CEI / NF EN 60309-1 et 60309-2, 60529 (IP), 62262 (IK) |
| Directive | ROHS 2002/95/CE |
| Résistance au fil incandescent | 850 °C (supports sous tension), 650 °C (autres pièces) |
| Température d’utilisation | -40 °C à +55 °C |
| Température d’installation | -5 °C à +40 °C |
| Garantie fabricant | 2 ans |
Compatibilité
Le brochage suit la norme CEI 60309-2, interchangeable avec toute fiche P17 32 A 2P+T 200-250 V du marché. Legrand propose l’adaptateur de brochage 052100 pour connecter une fiche domestique 16 A 2P+T sur ce socle. Pour un montage sur maçonnerie, la boîte d’encastrement IP55 057722 accepte un socle 16 ou 32 A. En amont, protégez le circuit par un disjoncteur 32 A adapté à la charge.
Installation pratique
Dénudez les conducteurs selon le repère gravé sur le corps, embouts possibles. Serrez les bornes à vis imperdables entre 1,2 et 1,5 Nm. Choisissez l’inclinaison 5° ou 25° selon la place disponible. Refermez le socle d’un quart de tour, la lamelle métallique verrouille l’ensemble.
Cas d’usage
Alimentation provisoire de chantier intérieur ou extérieur, coffrets de distribution, ateliers et locaux techniques. Convient au raccordement de matériel monophasé, compresseurs, postes à souder et machines mobiles sous 32 A. L’IP44 couvre les projections d’eau et la poussière, la plage -40 à +55 °C autorise l’usage en extérieur abrité.
Voir toute la gamme P17 Legrand et la marque Legrand.
Documents à télécharger
Questions fréquentes
Quelle fiche mâle se branche sur ce socle 555254 ?
Toute fiche P17 CEE 32 A 2P+T 200-250 V conforme à la norme EN 60309-2, le brochage est interchangeable entre fabricants. Chez Legrand, la fiche mobile correspondante est une P17 Tempra Pro 32 A 2P+T même tension.
Quelle section de câble accepte le socle en 32 A ?
De 2,5 à 10 mm² en conducteur rigide, serrage des bornes à vis imperdables entre 1,2 et 1,5 Nm. L'entrée de câble se fait par presse-étoupe ISO M32 sur les entrées taraudées operculées.
Ce socle convient-il en extérieur ?
Oui en emplacement abrité. L'indice IP44 protège des projections d'eau et de la poussière, la plage d'utilisation va de -40 à +55 °C. L'étanchéité se fait automatiquement à l'introduction du câble.
Quel délai de livraison ?
Stock professionnel, expédition en 24 à 48 h ouvrées.
Quelle est la garantie ?
Garantie fabricant Legrand de 2 ans, à exercer auprès du distributeur pour un usage professionnel.
