Legrand 406774 Disjoncteur DNX³ 16A courbe C Ph+N bornes vis
Disjoncteur Phase+Neutre Legrand DNX³ 4500 406774, calibre 16A courbe C en 1 module. Version bornes à vis arrivée haute et sortie basse, pour les électriciens qui privilégient le serrage contrôlé. Variante équivalente bornes auto : référence 406783.
Vous achetez pour votre entreprise ?
Prix Pro : bénéficiez de tarifs réduits et d'avantages exclusifs.
Créer un compte ProLes + du produit
- Sections de câble larges Bornes à vis arrivée et sortie, conducteurs rigides 0,75 à 16 mm² ou souples 0,75 à 10 mm². Couvre tous les calibres de filerie résidentielle et petit tertiaire.
- Serrage contrôlé pour vibrations Couple de serrage maîtrisé au tournevis. Pas de risque de déclipsage sur installations soumises à vibrations (industrie légère, ascenseurs, locaux techniques).
- Compatible peignes HX³ Phase+Neutre Reprise directe par le haut sur peignes Legrand HX³ Ph+N (références 405004, 405028, 405032). Pas de pontage filaire entre disjoncteurs.
- Pouvoir de coupure double norme 4,5 kA selon EN 60898 (résidentiel) et 6 kA Icu selon EN 60947-2 (tertiaire). Une seule référence pour les deux usages.
- Format 1 module 17,5 mm de large. 18 disjoncteurs sur une rangée Drivia 18 modules. Pas de perte de place dans le tableau.
Options de livraison
À commander avec ce produit
Legrand 406783 Disjoncteur DNX³ 16A courbe C Ph+N bornes auto
Description
Présentation

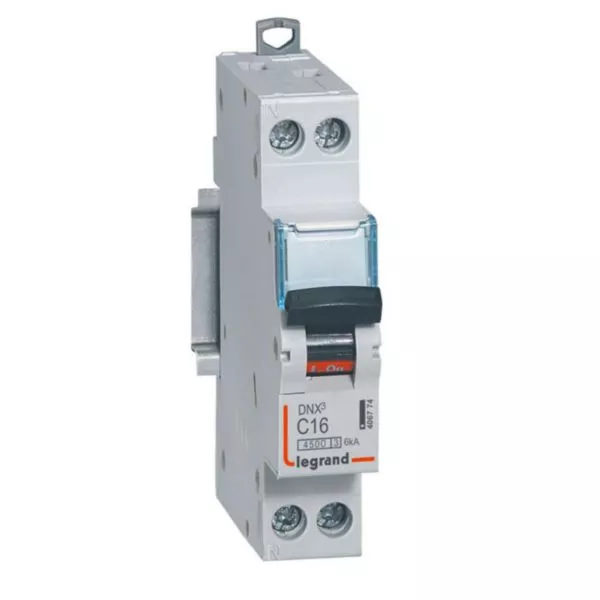

Le disjoncteur Legrand 406774 protège un circuit Phase + Neutre contre les surcharges et les courts-circuits. Calibre 16 A, courbe C, gamme DNX³ 4500. Format 1 module, bornes à vis en arrivée et en sortie, compatible peigne HX³. Sa place est sur les circuits de prises et d’éclairage du tableau résidentiel ou tertiaire léger.
- Protection 16 A Ph+N : coupe phase et neutre, conforme à la NF C 15-100.
- Bornes à vis : serrage contrôlé, câble rigide jusqu’à 16 mm², souple jusqu’à 10 mm².
- Compatible peigne HX³ : alimente la rangée sans pontage filaire.
- 1 module, 4,5 kA : Icn 4500 A (EN 60898-1), Icu 6 kA (EN 60947-2).
- Coupure pleinement apparente : manette I-On/O-Off, porte-étiquette de repérage.
Caractéristiques techniques
Spécifications générales
| Gamme | DNX³ 4500 |
| Calibre (In) | 16 A |
| Courbe de déclenchement | C (5 à 10 In) |
| Pôles | 1P+N (Phase + Neutre) |
| Tension nominale | 230 V~ |
| Fréquence | 50 / 60 Hz |
| Nombre de modules | 1 (17,8 mm) |
Performance électrique
| Pouvoir de coupure Icn (EN 60898-1) | 4500 A |
| Pouvoir de coupure Icu (EN 60947-2) | 6 kA |
| Tension d’isolement (Ui) | 250 V |
| Tension de tenue aux chocs (Uimp) | 4 kV |
Installation et raccordement
| Type de raccordement | Bornes à vis (arrivée et sortie) |
| Section de câble | 0,75 à 16 mm² rigide / 0,75 à 10 mm² souple |
| Peigne compatible | HX³ optimisé universel (phase/neutre ou tétra) |
| Fixation | Rail EN 60715 / DIN 35 |
Conformité et environnement
| Normes | NF EN 60898-1 / EN 60947-2 |
| Indice de protection | IP20 (appareil câblé) / IK02 |
| Couleur | Gris RAL 7035 |
| Température de fonctionnement | -25 à 70 °C |
Compatibilité
Placez en tête de rangée un interrupteur différentiel 63A 30mA Type A (réf. 411651), puis alignez les disjoncteurs DNX³ de la rangée et reliez-les par un peigne à dents HX³ universel. S’installe dans tous les coffrets Drivia et Ekinoxe Legrand. Variante équivalente à bornes automatiques pour un câblage plus rapide : référence 406783.
Installation pratique
Posez l’appareil sur le rail DIN. Raccordez la phase en arrivée haute, le neutre sur la borne marquée N, puis serrez au tournevis plat 5,5 mm. Engagez le peigne HX³ par le haut pour distribuer la rangée. Coupez l’alimentation amont avant intervention et repérez le circuit avec le porte-étiquette en face avant.
Cas d’usage
Circuit de prises 2P+T ou d’éclairage en résidentiel collectif, petit tertiaire et bureaux. Version à vis pour les tableaux existants câblés en filerie classique, ou pour un serrage contrôlé sur installation soumise aux vibrations. Pour un câblage rapide en neuf, préférez la référence 406783 à bornes automatiques.
Voir toute la gamme DNX³ Legrand et la marque Legrand.
Documents à télécharger
Questions fréquentes
Quelle différence entre le 406774 et le 406783 ?
Le 406774 a des bornes à vis (serrage au tournevis). Le 406783 a des bornes automatiques (insertion du fil sans outil). Caractéristiques électriques identiques : 16 A, courbe C, 1P+N, DNX³ 4500, 4,5 kA.
Quels circuits peut-on protéger avec un 16 A courbe C ?
Circuits prises 16 A (8 prises max selon NF C 15-100), éclairage à forte charge (LED en courant d'appel élevé, halogènes), petit électroménager non spécialisé. Pour lave-linge ou plaque, utiliser une référence dédiée 20 A ou 32 A.
Le 406774 est-il compatible avec les coffrets Drivia ?
Oui. S'installe sur le rail DIN 35 mm de tous les coffrets Drivia et Ekinoxe Legrand. Compatible avec les peignes d'alimentation HX³ Phase+Neutre Legrand.
Quelle norme respecte ce disjoncteur ?
EN 60898-1 pour l'usage résidentiel (pouvoir de coupure 4,5 kA) et EN 60947-2 pour l'usage tertiaire (Icu 6 kA). Installation conforme NF C 15-100. Tension d'isolement 250 V, tenue aux chocs 4 kV.
Quel délai de livraison ?
Stock professionnel permanent. Expédition en 24 à 48 h ouvrées par Chronopost ou messagerie. Garantie fabricant Legrand 3 ans à compter de la facture.
